UGR详解：什么是UGR以及如何看懂UGR表格数据

经常有客户朋友来询问UGR的问题。问得最多的就是UGR是什么和我们应该如何看UGR表格里的数据。下面就来讲讲UGR的一些相关知识，包括如何得到UGR值以及UGR与眩光的关系。

重要提示

• UGR定义：统一眩光值（Unified Glare Rating），评估不舒适眩光的指标
• 标准依据：CIE 117:1995（计算方法）、CIE 190:2010（简化方法）、EN 12464-1（应用要求）
• UGR范围：10-30，数值越低表示眩光越小
• 测试方法：通过分布光度计测量光强分布，使用标准公式计算UGR值

1、什么是UGR？

眩光主要有失能眩光和不舒适眩光；失能眩光是降低视觉功效和可见度的眩光，它主要是由于视野内高亮度光源的杂散光进入眼睛，在眼球内散射而使视网膜上的物像清晰度和对比度下降造成的。不舒适眩光(diseomfort glare)是指引起视觉上不舒适感，但未造成可见度降低的眩光。

上述两种眩光用UGR(Unified Glare Rating)，即统一眩光值来评价，是照明设计中照明质量评价的一个主要内容之一。UGR值是衡量眩光程度的重要指标，对于室内照明设计至关重要。

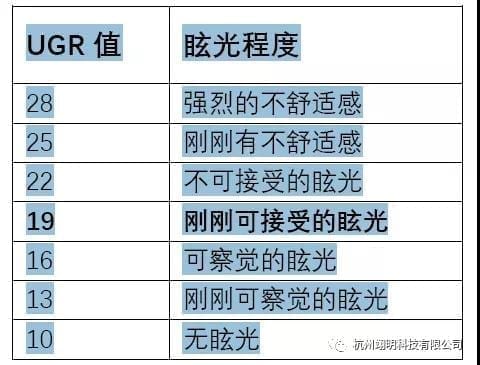

UGR值对应的眩光程度如下表：

2、灯具的UGR表如何得到？如何得到UGR值？

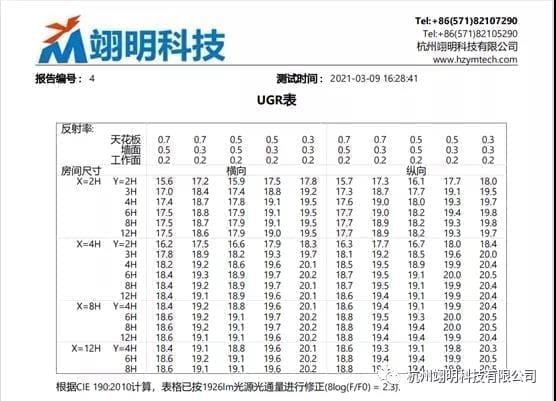

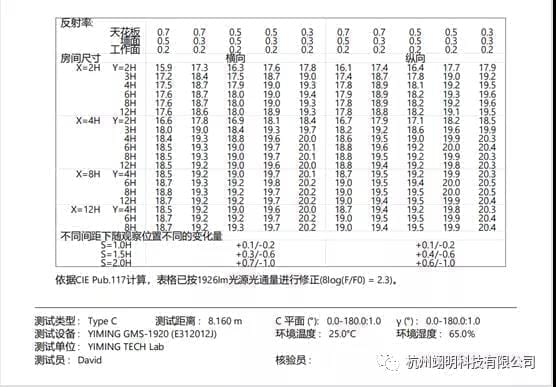

如何得到UGR值是很多客户关心的问题。UGR表的获得需要通过专业的测试设备和方法。首先，通过翊明科技分布光度计测得灯具的光强分布数据后，通过CIE117-1995和CIE190-2010介绍的计算方法可以得到UGR表。翊明科技分布光度计是测量灯具光强分布的专业设备，通过测量不同角度的光强分布数据，可以计算出UGR值。如下图

3、UGR表中的数据如何来看?

如何理解UGR表中的数据，在这些数据中我们应该选择哪一个数据提供给客户呢？

UGR表是在规定的灯具排列，房间大小以及房间天花板、墙面、工作面的反射系数以及人眼观察位置条件下给出的一个眩光评价表。表格中天花板、墙面、工作面的反射系数比较好理解，这里就不多说了。房间尺寸这里，有些朋友不是很理解，这里的房间大小是以人眼到灯具的高度为比值来定义的。如果一个人眼到灯具的高度H=2m，那么X=2H,Y=4H,房间的X方向是2*2=4m，Y方向4*2=8m。这些参数对于准确计算UGR值和评估眩光程度非常重要。

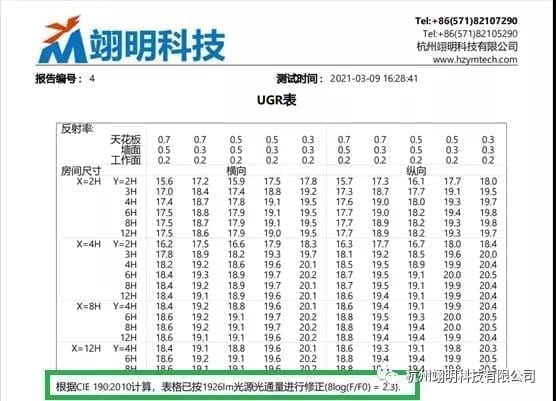

如上图绿色框所示，UGR表中的数字需要注意的是下面的一个说明，因为一些软件给出的表中的数据是没有进行光通量修正的，如果没有注意到这一点，那么给出的数据就好有很大的偏差。在杭州翊明科技GMS系列灯具光强分布测试软件中是有一个是否修正的选项按钮，如下图蓝色框中按钮所示。默认是选择光通量修正的，所以在您打印报给给客户时需要注意这里的设置。正确的修正设置对于获得准确的UGR值至关重要。

4、UGR表的数据如何使用呢？

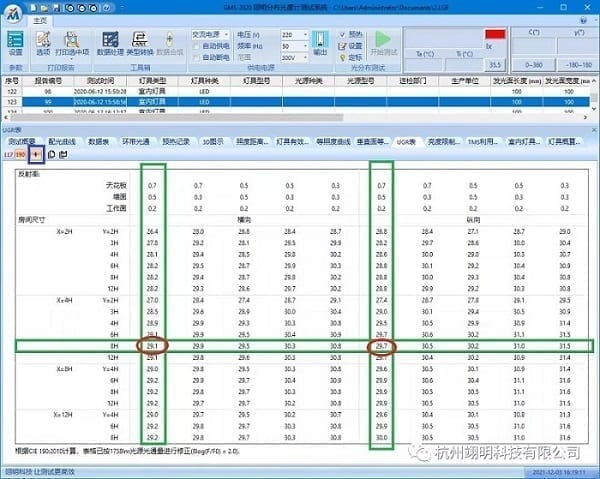

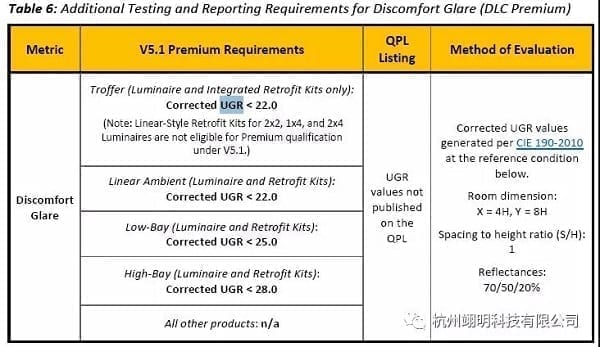

在UGR表中有这么多的数据，我们应该如何使用呢？或者说客户问我们的灯具UGR是多少，我们应该给他哪一个值呢？在CIE 190：2010出来前，一直都是使用CIE117-1995 来评价室内灯具不舒适眩光的。CIE117需要根据你的房间大小，房间情况，以及灯具安装的间距来选择和计算得到UGR值。CIE190-2010出来后，给出了一个标准条件，计算简化了不少。在DLC SSL Technical Requirement V5.1中明确UGR报告的值是在下面条件下的校正后的UGR数值：X=4H，Y=8H，S/H=1, 反射率为70/50/20。如上图所示，绿色框出了相应的条件下，两个红色椭圆中的数值中选择较大的一个。所以在上面的报告中DLC SSL下报告的UGR值就是29.7。这个值是基于翊明科技分布光度计测量的光强分布数据计算得出的，用于评估灯具的眩光水平。

5、常见问题

1. UGR值多少算好？不同应用场景有什么要求？

答：UGR值越低越好，不同应用场景的要求：

• UGR < 19：不可察觉，适用于精密工作、绘图室
• UGR 19-22：刚可察觉，适用于办公室、教室、会议室
• UGR 22-28：可接受，适用于一般工作区域、工业车间
• UGR > 28：不适，需要改进照明设计

EN 12464-1标准对不同应用场景有具体的UGR限值要求。

2. CIE 117-1995和CIE 190-2010有什么区别？

答：

• CIE 117-1995：传统方法，需要根据房间尺寸、灯具间距等条件选择UGR值，计算较复杂
• CIE 190-2010：简化方法，使用标准条件（X=4H, Y=8H, S/H=1），计算简化，便于比较
• DLC SSL要求使用CIE 190-2010标准条件下的UGR值

答：

• H：人眼到灯具的垂直高度（单位：米）
• X：房间长度方向尺寸，以H的倍数表示（如X=2H表示房间长度为2H米）
• Y：房间宽度方向尺寸，以H的倍数表示（如Y=4H表示房间宽度为4H米）
• 示例：如果H=2m，X=2H=4m，Y=4H=8m

4. 为什么需要光通量修正？

答：光通量修正是为了确保UGR值基于标准光通量（通常为1000 lm）计算，这样可以：

• 消除光通量差异对UGR值的影响
• 使不同功率灯具的UGR值具有可比性
• 符合DLC SSL等认证要求

如果不进行修正，UGR值会因实际光通量不同而产生偏差。

5. DLC SSL要求的UGR值如何选择？

答：DLC SSL Technical Requirement V5.1要求：

• 标准条件：X=4H，Y=8H，S/H=1，反射率70/50/20
• 选择方法：在标准条件下，选择两个红色椭圆中较大的UGR值
• 报告要求：报告校正后的UGR数值

6. 如何降低UGR值？

答：降低UGR值的方法：

• 增加灯具数量：降低单个灯具的亮度
• 提高安装高度：增加H值，降低眩光
• 使用防眩光灯具：选择UGR值较低的灯具
• 优化灯具布局：调整灯具间距和位置
• 增加环境光：提高背景亮度，降低对比度

6、术语表

术语	英文	定义
UGR	Unified Glare Rating	统一眩光值，评估不舒适眩光的指标（范围10-30）
不舒适眩光	Discomfort Glare	引起视觉不舒适感但未造成可见度降低的眩光
失能眩光	Disability Glare	降低视觉功效和可见度的眩光
光强分布	Luminous Intensity Distribution	灯具在不同角度方向的光强分布特性
光通量修正	Luminous Flux Correction	将UGR值修正到标准光通量（通常1000 lm）下的值
反射率	Reflectance	天花板/墙面/工作面的反射系数（如70/50/20）
