IES:LM-63-2019文件格式：配光曲线与光分布分析，翊明科技GMS分布光度计测试系统

IES:LM-63-2019文件格式（ANSI/IES LM-63-2019，文件扩展名*.ies）是灯具配光测试的标准数据格式，已获得美国国家标准学会（ANSI）批准认可，是北美地区唯一使用的配光文件格式，广泛应用于照明设计软件和灯具测试领域。根据IES:LM-63-2019标准，IES文件格式规定了灯具配光数据的标准格式，确保不同软件和设备之间可以正确读取和使用配光数据。本文详细介绍IES:LM-63-2019文件格式的各个组成部分，包括文件头信息（标准标识、测试报告编号、实验室名称、检测时间、制造厂商）、测试参数（光源数量、光通量、角度个数、测试类型、发光面尺寸、功率等）、角度数据（垂直角度和水平角度）以及光强值数据（光强值矩阵），帮助读者理解如何阅读和使用IES文件进行配光曲线分析和光分布特性评估。

IES文件是灯具配光测试的标准输出格式，由分布光度计测试系统测量生成。翊明科技GMS分布光度计测试系统完全符合IES:LM-63-2019标准要求，能够生成符合标准的配光文件。通过翊明科技GMS分布光度计测试系统生成的IES文件，可以准确描述灯具的光分布特性，生成完整的配光曲线数据，为照明设计提供可靠的光分布分析依据。IES:LM-63标准文件可以被多种灯具设计软件打开和使用，包括Photometric、Dialux、LDT Editor等专业软件，进行配光曲线分析、光分布分析、照明计算、3D配光图生成和等照度曲线分析等应用。

一、IES:TM-63-2019文件格式与配光曲线

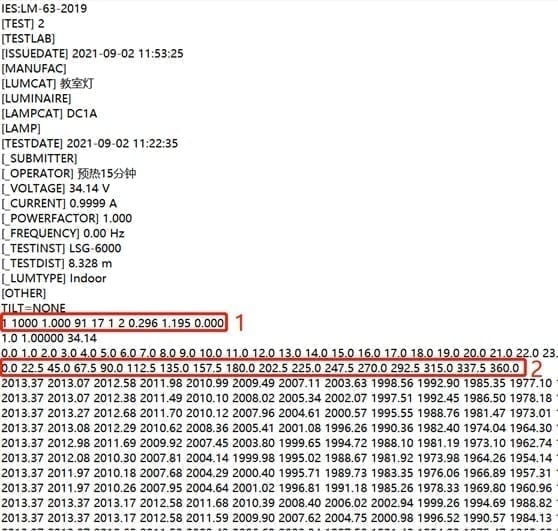

IES:TM-63-2019文件格式界面如下，此文件由翊明科技GMS分布光度计测试系统测量而来。IES:LM-63-2019标准文件包含了灯具完整的光分布数据和配光曲线信息，是分析灯具光分布特性的重要依据。翊明科技GMS分布光度计测试系统能够精确测量灯具的光分布，生成符合IES:LM-63标准的配光曲线数据。

1. IES:LM-63-2019标准与配光曲线

IES:LM-63-2019标准（ANSI/IES LM-63-2019）是目前使用的2019年标准，已获得美国国家标准学会（ANSI，American National Standards Institute）批准认可，IES:LM-63-2019已经成为北美唯一使用的配光文件格式"*.ies"。IES:LM-63-2019标准规定了灯具配光数据的标准格式，确保不同软件和设备之间可以正确读取和使用配光数据，为照明行业提供了统一的数据交换标准。

IES:LM-63标准文件包含了灯具完整的光分布信息，可以生成精确的配光曲线（photometric curve），用于分析灯具在不同角度下的光强分布特性（luminous intensity distribution）。配光曲线是描述灯具光分布特性的重要工具，通过配光曲线可以直观了解灯具的光强分布模式、光束角、光强峰值等关键参数。翊明科技GMS分布光度计测试系统完全符合IES:LM-63-2019标准要求，能够生成标准的IES配光文件，准确记录灯具的光分布数据和配光曲线，满足照明设计和灯具认证的需求。

2. [TEST] 2：GSC报告编号

[TEST]字段表示测试报告编号，这里的"2"是GSC报告编号。测试报告编号用于标识和追踪特定的测试报告，便于管理和查询。翊明科技GMS分布光度计测试系统在生成IES文件时会自动包含测试报告编号信息。

3. [TESTLAB]：实验室名称

[TESTLAB]字段表示进行测试的实验室名称。实验室名称信息对于追溯测试来源和验证测试报告的可信度非常重要。翊明科技GMS分布光度计测试系统支持自定义实验室名称，确保测试报告的可追溯性。

4. [ISSUEDATE]：2021-09-02 11:53:25：检测时间

[ISSUEDATE]字段表示检测时间，格式为"YYYY-MM-DD HH:MM:SS"。检测时间记录了测试的具体日期和时间，对于测试报告的时间追溯和版本管理非常重要。翊明科技GMS分布光度计测试系统会自动记录测试时间并写入IES文件。

5. [MANUFAC]：灯具制造厂商

[MANUFAC]字段表示灯具制造厂商的名称。制造厂商信息有助于识别灯具的来源和制造商，对于灯具质量追溯和认证非常重要。翊明科技GMS分布光度计测试系统支持在IES文件中记录制造厂商信息。

6. TILT=NONE：光源倾斜设置

TILT=NONE表示此款灯具的光源倾斜产生的光输出变化为"光输出无变化"。TILT参数用于描述灯具在不同倾斜角度下的光输出特性。当TILT=NONE时，表示灯具在倾斜时不会产生光输出变化，这对于某些固定安装的灯具非常重要。翊明科技GMS分布光度计测试系统能够准确测量和记录灯具的倾斜特性。

7. 光源和测试参数

1 1000 1.000 91 17 1 2 0.296 1.195 0.000

1.0 1.00000 34.14：依次表示为光源数量(1)、光源光通量(1000)、光强值倍数(1.000)、垂直角度个数(91)、水平角度个数(17)、测试类型Type C(1)、单位meter(2)、发光面宽度width(0.296)、发光面长度lenght(1.195)、发光面高度height(0.000)、安定器系数(1.000)、未来使用系数(1.00000)、灯具输出功率(34.14)

这些参数详细描述了测试的基本设置和灯具的物理特性：

• 光源数量：测试灯具中包含的光源数量
• 光源光通量：光源的总光通量值，单位为流明(lm)
• 光强值倍数：光强值的倍数因子
• 垂直角度个数：测试中使用的垂直角度数量
• 水平角度个数：测试中使用的水平角度数量
• 测试类型：Type C表示C平面测试方法
• 单位：meter表示使用米作为单位
• 发光面尺寸：宽度、长度和高度，用于描述灯具的发光面尺寸
• 安定器系数：用于修正安定器对光输出的影响
• 灯具输出功率：灯具的总功率消耗

翊明科技GMS分布光度计测试系统能够准确测量和记录所有这些参数，确保IES文件的完整性和准确性。

8. 垂直角度数据

0.0 1.0 2.0 ...... 89.0 90.0 (共91个数据)：光度测试报告中的垂直角度以1°递增，对于Type C测试平面，第一个值是0最后一个值是90。

垂直角度数据定义了测试中使用的所有垂直角度位置。对于Type C测试平面，垂直角度从0°开始，以1°为步长递增到90°，共91个角度值。这些角度值定义了灯具在垂直方向上的测试位置，用于测量不同垂直角度下的光强分布和光分布特性。翊明科技GMS分布光度计测试系统能够精确控制垂直角度，确保测试数据的准确性，为生成准确的配光曲线提供可靠的光分布数据基础。

9. 水平角度数据

0.0 22.5 45.0 67.5 ...... 315.0 337.5 360.0 (共17个数据)：光度测试报告中的水平角度以22.5°递增，对于Type C测试平面，第一个值永远是0。

水平角度数据定义了测试中使用的所有水平角度位置。对于Type C测试平面，水平角度从0°开始，以22.5°为步长递增到360°，共17个角度值。这些角度值定义了灯具在水平方向上的测试位置，用于测量不同水平角度下的光强分布和光分布特性。翊明科技GMS分布光度计测试系统能够精确控制水平角度，确保测试数据的完整性和准确性，为分析灯具的三维光分布和生成配光曲线提供全面的数据支持。

10. 光强值数据

2013.37 2013.07 2012.58 2011.98 2010.99 2009.49 2007.11 2003.63 1998.56 1992.90 1985.35 1977.10 1967.66 1957.12 1944.10 1930.99 1914.69 1897.99 1879.11 1855.46 1830.42 1798.62 1766.02 1730.05 1686.52 1642.60 1588.63 1536.06 1481.80 1421.58 1367.52 1315.15 1260.49 1213.98 1170.76 1126.63 1089.76 1052.60 1021.00 990.78 957.99 927.68 896.28 860.10 824.93 786.96 742.14 699.21 650.02 604.61 559.99 513.38 474.42 435.77 403.67 373.56 342.15 315.12 289.88 263.55 240.89 217.63 198.36 181.26 164.77 151.95 141.51 132.57 126.61 121.94 119.05 117.07 115.48 113.98 112.39 110.01 106.93 103.15 98.28 92.42 86.16 79.20 72.25 64.50 56.45 47.60 38.96 29.51 19.88 12.12 7.06 （共91个数据）

光强值数据是IES文件的核心内容，记录了灯具在不同角度组合下的光强值。从第一行到最后一行中每一行水平角度所有光强值，而每一列对应与垂直角度的所有光强值。以上数据虽然多，意思很简单，它们其实是与哪两个角度对应的光强值。

光强值数据的组织方式：

• 行：每一行对应一个水平角度，包含该水平角度下所有垂直角度的光强值
• 列：每一列对应一个垂直角度，包含该垂直角度下所有水平角度的光强值
• 数据矩阵：光强值数据形成一个矩阵，行数为水平角度个数（17），列数为垂直角度个数（91）

通过这个光强值矩阵，可以完整描述灯具在三维空间中的光强分布特性和光分布规律。这些光强值数据是生成配光曲线的基础，通过分析不同角度下的光强值，可以绘制出完整的配光曲线图，直观展示灯具的光分布特性。翊明科技GMS分布光度计测试系统能够精确测量每个角度组合下的光强值，生成完整准确的IES:LM-63标准配光文件，为配光曲线分析和光分布研究提供可靠的数据支持。

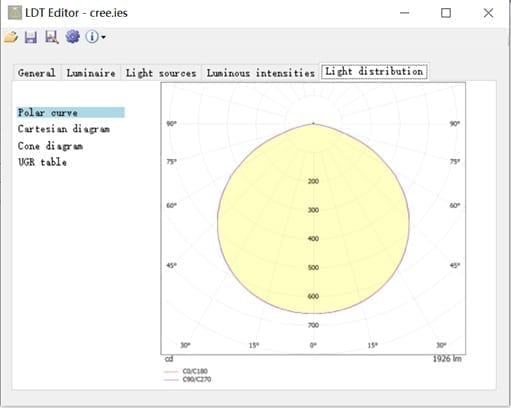

二、用灯具设计软件打开.ies文件进行配光曲线分析

IES文件是标准的配光数据文件格式，符合IES:LM-63标准，可以被多种灯具设计软件打开和使用。IES:LM-63标准文件包含了灯具完整的光分布数据，可以用于生成配光曲线和分析光分布特性。常用的灯具设计软件包括：

1. Photometric：专业的灯具配光分析软件，可以打开IES:LM-63标准文件并进行配光曲线分析，生成光分布图表
2. Dialux：专业的照明设计软件，支持导入IES:LM-63标准文件进行照明计算和设计，分析灯具的光分布特性
3. LDT Editor：IES文件编辑和查看工具，可以打开和编辑IES:LM-63标准文件，查看配光曲线和光分布数据

这些软件可以读取IES:LM-63标准文件中的配光数据，进行以下应用：

• 配光曲线分析：可视化显示灯具的光强分布曲线，分析灯具在不同角度下的光分布特性，翊明科技GMS分布光度计测试系统生成的IES:LM-63标准文件包含完整的配光曲线数据
• 光分布分析：基于IES:LM-63标准文件中的光分布数据，分析灯具的三维光分布规律和光强分布模式
• 照明计算：基于配光曲线和光分布数据进行照度计算和照明设计，翊明科技GMS测试系统提供的光分布数据确保计算的准确性
• 3D配光图：生成三维配光图，直观展示灯具的光分布特性和光强分布规律
• 等照度曲线：生成等照度曲线图，用于照明设计分析和光分布评估

翊明科技GMS分布光度计测试系统生成的IES文件完全符合IES:LM-63-2019标准，包含了灯具完整的光分布数据和配光曲线信息，可以被所有主流灯具设计软件正确识别和使用，为照明设计提供准确的配光曲线和光分布数据支持。

总结

IES:TM-63-2019文件格式是灯具配光测试的标准输出格式，广泛应用于照明设计和灯具测试领域。本文详细介绍了IES:TM-63-2019文件格式的各个组成部分，包括文件头信息（IES:LM-63-2019标准、测试报告编号、实验室名称、检测时间、制造厂商）、测试参数（光源数量、光通量、角度个数、测试类型、发光面尺寸、功率等）、角度数据（垂直角度和水平角度）以及光强值数据（光强值矩阵）。IES:LM-63标准文件包含了灯具完整的光分布数据和配光曲线信息，理解IES:LM-63文件格式对于正确使用配光曲线数据和进行照明设计非常重要。

IES:LM-63标准文件可以被多种灯具设计软件打开和使用，包括Photometric、Dialux、LDT Editor等专业软件。这些软件可以读取IES:LM-63标准文件中的配光数据，进行配光曲线分析、光分布分析、照明计算、3D配光图生成和等照度曲线分析等应用。IES:LM-63文件格式的标准化确保了不同软件和设备之间可以正确读取和使用配光曲线和光分布数据，为照明行业的发展提供了重要支持。

作为专业的LED照明检测设备制造商，翊明科技深刻理解IES:LM-63文件格式和配光曲线分析的重要性，开发了GMS分布光度计测试系统，能够准确测量灯具的配光特性和光分布规律，生成符合IES:LM-63-2019标准的配光文件。翊明科技GMS分布光度计测试系统完全符合IES:LM-63-2019标准要求，能够生成标准、完整、准确的IES配光文件，包含完整的配光曲线和光分布数据，为照明设计和灯具测试提供可靠的数据支持。翊明科技GMS分布光度计测试系统是进行配光曲线分析和光分布测试的专业设备，翊明科技致力于为客户提供专业的配光测试服务和GMS分布光度计测试系统，帮助客户准确分析灯具的光分布特性，生成精确的配光曲线，共同推动照明行业的规范化、标准化发展。

常见问题

1. IES文件格式和LDT文件格式有什么区别？

答：IES:LM-63-2019和LDT（欧洲标准）是两种不同的配光文件格式：

• IES:LM-63-2019：北美标准，ANSI批准，文件扩展名*.ies，广泛应用于北美地区
• LDT：欧洲标准，文件扩展名*.ldt，广泛应用于欧洲地区
• 转换：大多数照明设计软件支持两种格式，可以相互转换
• 翊明科技GMS系统：可以生成符合IES:LM-63-2019标准的IES文件，也可以导出LDT格式文件

2. IES文件中的光强值矩阵如何理解？

答：IES文件中的光强值矩阵组织方式：

• 矩阵维度：行数=水平角度个数（通常17个），列数=垂直角度个数（通常91个）
• 行含义：每一行对应一个水平角度，包含该水平角度下所有垂直角度的光强值
• 列含义：每一列对应一个垂直角度，包含该垂直角度下所有水平角度的光强值
• 数据读取：通过行列索引可以找到特定角度组合下的光强值
• 应用：光强值矩阵是生成配光曲线和3D光分布图的基础数据

3. Type C测试类型是什么意思？还有其他测试类型吗？

答：IES:LM-63标准定义了多种测试类型：

• Type C：C平面测试方法，垂直角度0°-90°，水平角度0°-360°，最常用的测试类型
• Type A：A平面测试方法，适用于信号灯
• Type B：B平面测试方法，适用于泛光灯
• 选择依据：根据灯具类型和测试需求选择合适的测试类型（信号灯使用Type A，泛光灯使用Type B，一般灯具使用Type C）
• 翊明科技GMS系统：支持Type C、Type A、Type B等多种测试类型

4. 如何验证IES文件的正确性？

答：验证IES文件正确性的方法：

• 文件格式检查：使用LDT Editor等软件打开文件，检查是否能正常读取
• 数据完整性：检查文件头信息、测试参数、角度数据、光强值矩阵是否完整
• 数值合理性：检查光强值是否在合理范围内，角度数据是否符合标准
• 软件兼容性：在Photometric、Dialux等软件中导入，检查是否能正常使用
• 标准符合性：确认文件符合IES:LM-63-2019标准要求

5. IES文件可以用于哪些照明设计应用？

答：IES文件在照明设计中的主要应用：

• 配光曲线分析：可视化显示灯具的光强分布曲线，分析光分布特性
• 照度计算：基于配光曲线和光分布数据进行照度计算和照明设计
• 3D光分布可视化：生成三维配光图，直观展示灯具的光分布特性
• 等照度曲线：生成等照度曲线图，用于照明设计分析和光分布评估
• 灯具选型：通过比较不同灯具的IES文件，选择合适的灯具产品
• 照明模拟：在Dialux等软件中进行完整的照明场景模拟

6. 分布光度计测试和积分球测试有什么区别？

答：分布光度计测试和积分球测试的区别：

• 分布光度计测试：测量灯具在不同角度下的光强分布，生成配光曲线和IES文件，适用于需要光分布数据的应用
• 积分球测试：测量灯具的总光通量、光谱分布、色温、显色指数等参数，不提供光分布数据
• 应用场景：需要配光曲线和光分布数据时使用分布光度计，只需要总光通量时使用积分球
• IES文件：只能通过分布光度计测试生成，积分球测试无法生成IES文件
• 翊明科技：提供GMS分布光度计测试系统和SPM5000积分球光谱仪测试系统，满足不同测试需求

术语表

术语	英文	定义
IES文件	IES File	符合IES:LM-63-2019标准的配光数据文件，文件扩展名*.ies，包含灯具完整的光分布数据
配光曲线	Photometric Curve	描述灯具在不同角度下光强分布的曲线图，用于分析灯具的光分布特性
光强值矩阵	Luminous Intensity Matrix	IES文件中的核心数据，记录灯具在不同角度组合下的光强值，行×列=水平角度数×垂直角度数
分布光度计	Goniophotometer	测量灯具在不同角度下光强分布的测试设备，用于生成IES配光文件
IES:LM-63-2019	IES:LM-63-2019 Standard	ANSI/IES LM-63-2019标准，灯具配光数据的标准格式，北美唯一使用的配光文件格式
