GMS-5000全空间运动反光镜分布光度计
能源之星推荐型号
产品介绍

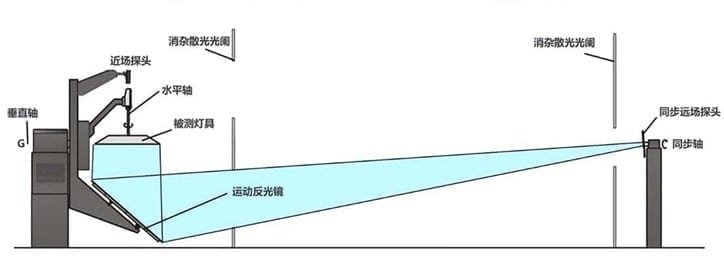

GMS-5000运动反光镜分布光度计是全新一代智能化灯具配光性能测试系统。系统采用被测灯具位置固定，反光镜绕被测灯具中心旋转，同时同步旋转探头，保证被测灯具的光以法向方向入射至探测器的方案。主要用于室内灯具、户外灯具、投光灯等各类灯具的光度性能测试，具有速度快、精度高、运行平稳的特点，在满足高精度测试要求的同时大大提高了测试效率。测试结果可直接用于 Dialux 等国际照明设计软件，符合 CIE 和 IESNA 标准要求。
技术特点
- 满足美国能源之星 IESNA LM-79 标准要求
- 旋转范围：反光镜或移动探头围绕被测灯 (γ) ±180°（或 0~360°），被测灯自身可旋转 (C) ±180°（或 0~360°）
- 角度精度：0.1°，角度分辨率：0.01°
- 内置空间色度测试系统
- 采用安卓手机 APP 控制转台，方便测试人员安装灯具，大大提高测试效率
- 采用进口伺服电机和高精度绝对值编码器；光度探头精度最高可达 Class L 级，匹配误差 f1'<1.5%
- 支持多种国际文件格式：.ies、.gldf、.ldt、.xml、.spdx，可直接导入 Dialux 等照明设计软件
应用领域
适用于室内照明灯具、投光灯、道路灯、植物生长灯、泛光灯等光源及灯具的空间光度分布和总光通量测试。
选型表
| 型号 | 中心高度(mm) | 总高度(mm) | 总深度(mm) | 总宽度(mm) | 非投光灯(直径×深度) | 投光灯(长×宽) | 被测灯具质量(含夹具)(kg) |
|---|---|---|---|---|---|---|---|
| GMS-5000(S) | 1500 | 2950 | 2450 | 1350 | Ø1000×500 | 600×600 | 40 |
| GMS-5000(L) | 2070 | 4030 | 2750 | 1750 | Ø1400×600 | 600×600 | 50 |
| GMS-5000(XL) | 2330 | 4600 | 2900 | 1900 | Ø1600×800 | 600×600 | 50 |
| GMS-5000(XXL) | 2580 | 5080 | 3180 | 2200 | Ø1800×900 | 600×600 | 60 |
