半柱面照度现场怎么测？LUX-100D-C / LUX-100D-F 怎么选
摘要：半柱面照度现场测量的关键是：正确高度、正确朝向、避免人员遮挡，并选用匹配标准的接收器。本文给出人行道/广场常用测点做法，对比 LUX-100D-C（半柱面）与 LUX-100D-F（全柱面）选型，并链到标准解读与标定专文。
现场测量前准备什么？
- 确认项目依据：CJJ 45 人行道、JGJ/T 163 夜景/公园，或 GB/T 50034 室外公共区等。
- 仪器：半柱面照度计（Esc）或全柱面照度计（空间柱面平均），证书在有效期内。
- 三脚架、水准泡；夜间注意安全与交通管制。
- 开机预热约 2 分钟（以说明书为准）。
测点高度与位置怎么取？
| 场景 | 高度 | 位置提示 |
|---|---|---|
| CJJ 45 人行道 Esc / Ev | 距路面 1.5 m | 道路中心线；Esc 朝向按标准观察要求 |
| JGJ/T 163 步道/广场 | 距地面 1.5 m | 与 Eh 地面测点配套评价 |
| 健康照明相关检测参考 | 坐姿约 1.2 m / 站姿约 1.5 m | 参考 T/CECS 等相关文件与项目书 |
操作步骤（半柱面）

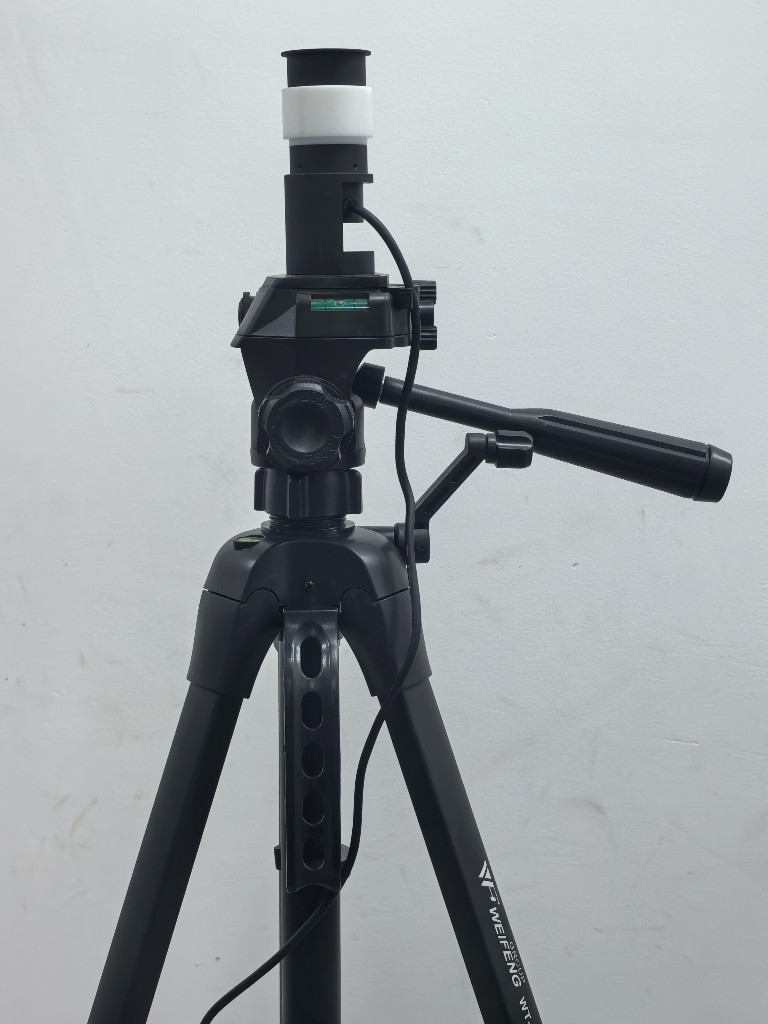

- 将半柱面照度计固定在三脚架，用水准泡调至水平。
- 以半柱面采光面几何中心对准约定观察方向（朝向即半圆柱「看」的方向）。
- 测量者避开光路，防止人影遮挡探头。
- 读数稳定后记录；网格测点时保持高度与姿态一致。
- 显示过量程时换量程或远离过强直射（按仪器提示）。

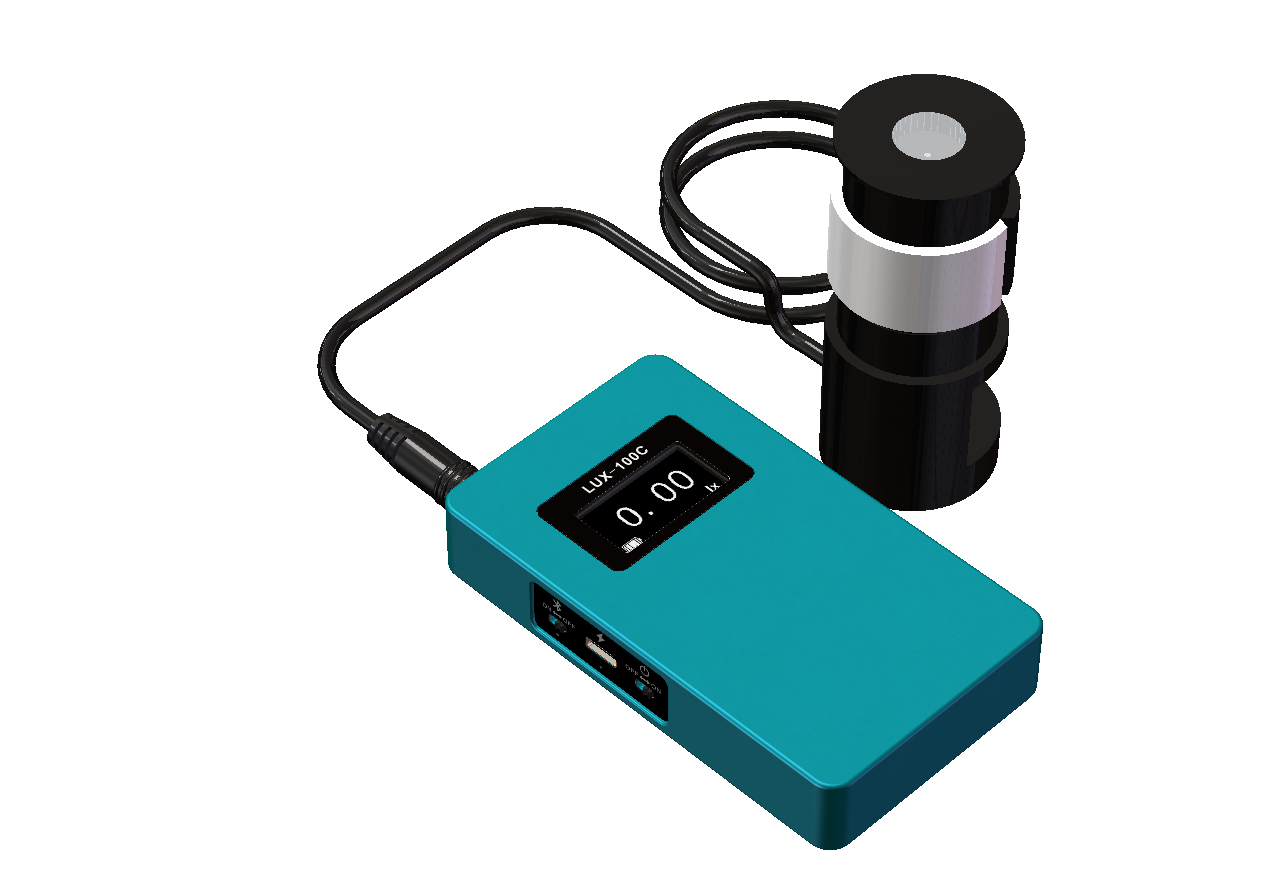

LUX-100D-C 和 LUX-100D-F 怎么选？

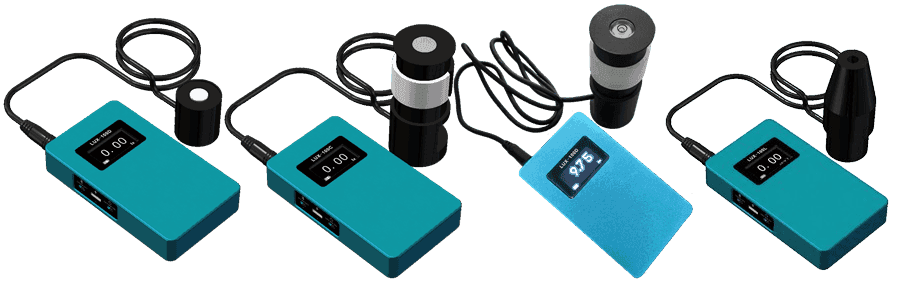

| 型号 | 接收面 | 优先用途 |
|---|---|---|
| LUX-100D-C | 半柱面 | 道路人行道、广场、安防与体育场馆等人际视觉交流相关 Esc 验收 |
| LUX-100D-F | 全柱面 | 建筑光环境立体感、博物馆、部分空间照度评价；植物场景需另配 PPFD |
| LUX-100D | 平面照度 | Eh 水平照度；不能代替 Esc |
LUX-100D-C 典型指标（手册）：0.01 lx～20 klx；相对示值误差 ≤±4%；数字 V(λ)；Type-C；1/4″ 螺丝接口便于三脚架。满足 GB/T 5700、GB/T 39388、CJJ 45、JGJ/T 163、GB/T 50034 等应用引用场景（以项目与证书为准）。
方案与延伸阅读
- 系统方案：柱面/半柱面照度测量解决方案
- 概念：《半柱面照度是什么》
- 标准：《标准中的半柱面照度》
- 标定：《光轨标定》
- 专题聚合：柱面半柱面照度专题
FAQ
Q：LUX-100D-C 和 LUX-100D-F 怎么选？
A：Esc 合规验收选 LUX-100D-C（半柱面）；空间环绕/立体感选 LUX-100D-F（全柱面）；仅水平照度选 LUX-100D。植物照明不能用 LUX-100D-F 代替光量子计测 PPFD。
Q：测 Esc 时朝向转 180° 读数差很多正常吗？
A：正常。半柱面有明确朝向，迎光与背光可差很多；应按标准观察方向记录并在报告中写明朝向。
Q：LuxPartner 能做什么？支持哪些平台？
A：Android APP 与 Windows/Linux 桌面；蓝牙或 USB 串口连接；实时读数、均匀度测点、积分与定时记录、PDF 报告，会话可跨端互通。
