柱面/半柱面照度测量
半柱面照度 Esc 与柱面照度现场测量解决方案
柱面/半柱面照度测量
水平照度回答「地面亮不亮」，半柱面照度 Esc 回答「站在该点的人能否被对面来人辨识」。CJJ 45 将半柱面照度列为人行及非机动车道评价指标；JGJ/T 163 对步道、广场、公园公共活动区提出 Esc 要求；GB/T 50034—2024 进一步把半柱面照度写入建筑照明设计标准。本方案以便携式半柱面/全柱面照度计为核心，覆盖标准理解、仪器选型、现场布点与量值校准闭环，并以 LuxPartner 软件完成测点记录与报告输出。

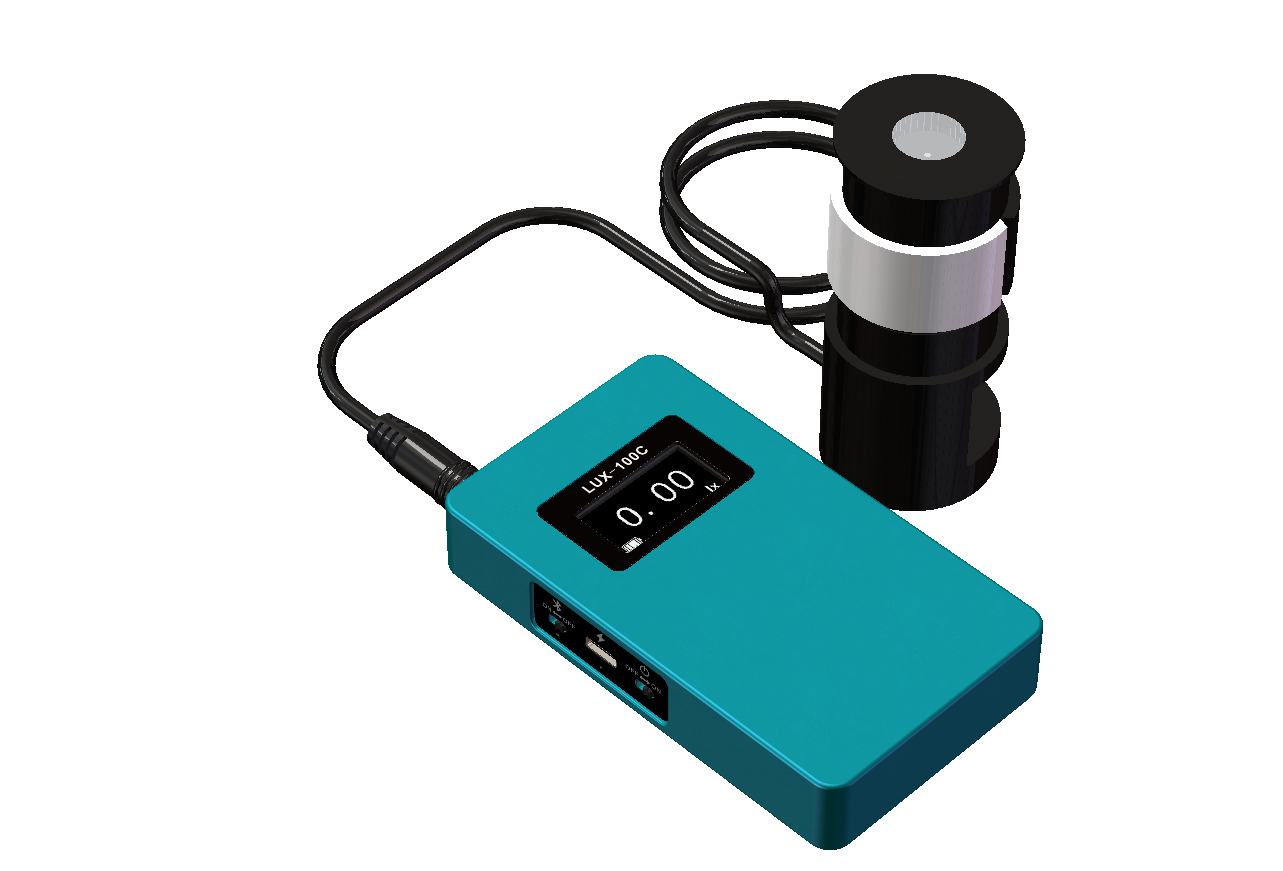

典型配置：LUX-100D-C 半柱面照度计（人际视觉交流、道路与安防场景）或 LUX-100D-F 全柱面照度计（空间立体感、建筑与博物馆等），配三脚架与水准泡，按 1.5 m（或项目规定）高度与朝向布点；测量方法衔接 GB/T 5700，仪器性能参考 GB/T 39388 / CIE S 023；校准采用光轨标定法，关注有效参考平面（约 0.067×d）与杂散光屏蔽。现场可用 LuxPartner：Android APP（蓝牙）或 Windows / Linux 桌面（USB 串口或蓝牙）实时读数，做均匀度加点、积分与定时记录，并导出 PDF/文本报告，会话可在手机与电脑间互通。植物光合评价请改用 PPFD 探头，勿用柱面照度代替。
关键特性
- 指标分离：Eh / Esc / 全柱面照度各司其职，避免「只测水平照度」的验收漏洞
- 标准闭环：CJJ 45、JGJ/T 163、GB/T 50034 限值 + GB/T 5700 现场方法 + GB/T 39388 性能表征
- 仪器匹配：LUX-100D-C 半柱面（0.01 lx～20 klx，示值误差≤±4%）与 LUX-100D-F 全柱面可选
- LuxPartner 伴侣软件：Android APP + Windows / Linux；实时读数、均匀度/积分/记录、PDF 报告
- 连接方式：手机蓝牙；电脑 USB 串口或蓝牙；会话文件跨端互通
- 量值可靠：光轨法标定、参考平面与杂散光控制；现场可操作（1.5 m 高度、朝向入报告）
核心应用场景
城市人行道与非机动车道验收
按 CJJ 45 在道路中心线 1.5 m 高度测量 Esc,min，与 Eh、Ev 一并报告，支撑行人面部辨识与安全感评价。
广场、公园与夜景公共空间
按 JGJ/T 163 评价地面 Eh 与 1.5 m 处 Esc，覆盖步道、庭园、儿童游戏场地等分区限值。
建筑室外公共区域与空间立体感
GB/T 50034—2024 室外公共区最小半柱面照度核对用 LUX-100D-C；建筑/博物馆空间环绕光评价可选 LUX-100D-F。
LuxPartner 现场测点与报告
用 Android / Windows / Linux 版 LuxPartner 连接仪表，完成均匀度加点、积分或定时记录，导出 PDF/文本报告并在手机与电脑间共享会话。
常见问题
半柱面照度和水平照度有什么区别？为什么验收要测 Esc？▾
本方案推荐用什么仪器和软件？▾
半柱面照度现场测点高度和朝向怎么定？▾
半柱面照度计如何保证量值可靠？▾
可测量参数
技术规格
- LUX-100D-C：半柱面接收，0.01 lx～20 klx，相对示值误差≤±4%，数字 V(λ)，Type-C
- 有效参考平面：距半柱面侧边约 0.067×直径 d（标定须按此平面量距）
- 现场附件：三脚架、水准泡、1/4″ 螺丝接口
- LuxPartner：Android（蓝牙）；Windows / Linux（USB 串口或蓝牙）；均匀度 / 积分 / 记录 / PDF 报告
依据标准
- CJJ 45-2015 城市道路照明设计标准
- JGJ/T 163-2008 城市夜景照明设计规范
- GB/T 50034—2024 建筑照明设计标准
- GB/T 5700-2023 照明测量方法
- GB/T 39388-2020 照度计和亮度计的性能表征方法
- CIE S 023/E:2013 Characterization of illuminance and luminance meters
- JJG 245-2005 光照度计检定规程（平面型参考）
- CIE 194:2011 Recommended Practice for Lighting of Pedestrian Areas
