IES TM-30-24光源显色性评估方法：Rf和Rg显色指数详解与翊明科技测试解决方案

IES TM-30-24光源显色性评估方法是北美照明工程学会（IES）于2024年发布的最新颜色质量评价标准，是对TM-30-18标准的重大升级。在IES TM-30-24标准中，颜色质量评估指标体系经历了结构性升级，从单一维度转向多维度协同评估，尤其强化了对局部颜色表现和设计意图的量化。IES TM-30-24标准引入了全新的三维评估框架，包括偏好（Preference, P）、生动性（Vividness, V）、保真度（Fidelity, F）三个设计意图类别，并新增了局部色度偏移（Rcs,h1）和局部保真度（Rf,h1）等关键显色指数参数，其中Rf和Rg显色指数是IES TM-30-24标准的核心评价指标，为照明设计提供了更精准的颜色质量评价工具。

一、新增设计意图导向的三维评估框架

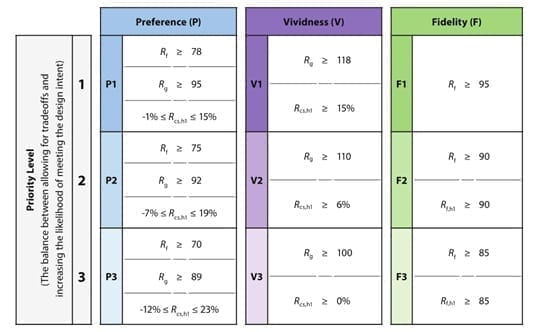

IES TM-30-24首次将颜色质量拆解为：偏好（Preference, P）、生动性（Vividness, V）、保真度（Fidelity, F）三个设计意图类别，并为每个类别定义了三级优先级（1级为最高）。这一框架通过组合多个基础显色指数指标，特别是Rf和Rg显色指数，实现对实际照明需求的精准匹配：

1、偏好（P）：综合考量视觉愉悦感与自然度

偏好类别要求Rf显色指数（全局保真度）≥78、Rg显色指数（色域指数）≥95，同时限制红色区域色度偏移（Rcs,h1）在-1%至15%之间。在IES TM-30-24标准中，Rf和Rg显色指数是评价偏好类别的核心参数。例如，博物馆照明可能优先选择P1级光源以平衡真实感与视觉吸引力。

• P1级：Rf显色指数≥78，Rg显色指数≥95，Rcs,h1在-1%至15%之间，适用于需要平衡真实感与视觉吸引力的场景。
• P2级：满足P1级的部分要求，适用于对视觉愉悦感有一定要求的照明场景。
• P3级：满足基本偏好要求，适用于一般照明应用。

2、生动性（V）：聚焦色彩饱和度增强效果

生动性类别聚焦色彩饱和度增强效果，V1级要求Rg显色指数≥118且Rcs,h1≥15%。在IES TM-30-24标准中，Rg显色指数是评价生动性的关键指标，适用于零售展示等需要强化色彩表现力的场景。

• V1级：Rg显色指数≥118且Rcs,h1≥15%，适用于零售展示、商品陈列等需要强化色彩表现力的场景。
• V2级：满足V1级的部分要求，适用于对色彩饱和度有一定增强需求的场景。
• V3级：满足基本生动性要求，适用于需要适度增强色彩饱和度的场景。

3、保真度（F）：强调颜色还原精度

保真度类别强调颜色还原精度，F1级要求Rf显色指数≥95，且红色区域局部保真度（Rf,h1）≥90。在IES TM-30-24标准中，Rf显色指数是评价保真度的核心指标，适用于医疗手术等对颜色准确性要求极高的环境。

• F1级：Rf显色指数≥95，且Rf,h1≥90，适用于医疗手术、精密制造等对颜色准确性要求极高的环境。
• F2级：满足F1级的部分要求，适用于对颜色还原精度有较高要求的场景。
• F3级：满足基本保真度要求，适用于一般颜色还原需求。

4、性能等级表示方法

当光源的性能不满足最低优先级（3级）的要求时，用"-"表示，如"V-"表示该光源不满足生动性的最低要求。这种表示方法清晰地展示了光源在不同设计意图类别下的性能水平，帮助照明设计师根据具体应用场景选择合适的光源。

二、局部颜色表现的量化突破

IES TM-30-24引入局部色度偏移（Rcs,h1）和局部保真度（Rf,h1），首次实现对特定颜色区域的精细化评估，这是IES TM-30-24显色指数评价体系的重要突破。Rf和Rg显色指数作为基础评价指标，与局部参数配合使用，形成了完整的评价体系。

1、Rcs,h1：红色区域色度偏移指数

Rcs,h1是唯一量化红色区域饱和度变化的显色指数指标，用于量化光源在第1个色调分区（红色区域）的色度（饱和度）变化。在照明设计中，它是平衡真实感与视觉吸引力的关键工具。

• 正值：表示红色区域色度增强（更鲜艳），适用于需要增强红色表现力的场景。
• 负值：表示色度减弱（更暗淡），适用于需要降低红色饱和度的场景。
• 零值：表示红色区域色度与参考光源相同。

Rcs,h1显色指数参数为照明设计师提供了精确控制红色区域颜色表现的能力，特别是在零售、餐饮等需要突出红色商品或食物的场景中具有重要应用价值。

2、Rf,h1：红色区域局部保真度指数

Rf,h1是局部保真度显色指数指标，用于量化光源在第一个色调分区（红色区域）的颜色还原能力。

• Rf：全局保真度指数（反映所有颜色样本的平均显色保真度），是TM-30标准的核心显色指数之一。
• h1："h"代表hue（色调），"1"代表第1个色调分区（基于22.5°色环划分，通常对应0°±11.25°的红色区域）。

Rf,h1显色指数参数使得TM-30-24标准能够评估光源对特定颜色区域的保真度，这对于医疗、印刷等对特定颜色准确性要求极高的应用场景具有重要意义。

三、基础显色指数的优化与扩展

1、保真度指数（Rf）的进化

Rf显色指数是IES TM-30-24标准中的核心评价指标，衡量光源对99个颜色样本的整体显色保真度，仍基于CAM02-UCS色彩空间计算，但通过引入亮度适应模型，修正了不同亮度水平下的颜色感知差异。Rf显色指数与Rg显色指数共同构成了IES TM-30-24标准的基础评价体系。

• 范围：0-100，值越高表示颜色还原越接近参考光源，100为完美匹配。
• 改进：TM-30-24通过引入亮度适应模型，使Rf显色指数在不同亮度水平下都能准确反映颜色保真度，这是对TM-30-18标准的重要改进。
• 应用：Rf显色指数是评估光源颜色还原能力的基础指标，广泛应用于各种照明场景的颜色质量评价。

2、色域指数（Rg）的扩展

Rg显色指数是IES TM-30-24标准中的另一个核心评价指标，量化光源色域面积与参考光源色域的比值，反映色彩饱和度的整体变化。在IES TM-30-24标准中，Rg显色指数的上限从100提升至140，允许量化光源对颜色饱和度的增强能力。Rg显色指数与Rf显色指数配合使用，为IES TM-30-24标准提供了全面的颜色质量评价能力。

• Rg>100：表示光源增强色彩饱和度，适用于需要增强色彩表现力的场景。
• Rg=100：表示光源的色域与参考光源相同，色彩饱和度适中。
• Rg<100：表示饱和度降低，色彩饱和度不足。
• 上限提升：TM-30-24将Rg显色指数的上限从100提升至140，使得该标准能够量化高饱和度光源的性能，这对于零售、展示等需要强烈色彩表现的应用场景具有重要意义。

3、颜色矢量图（CVG）的升级

颜色矢量图（Color Vector Graphic, CVG）是IES TM-30标准中用于可视化颜色质量的重要工具。IES TM-30-24对CVG进行了重要升级，新增了局部偏移箭头，可直观显示每个色调分区的色度变化方向和幅度，同时清晰展示Rf和Rg显色指数的评价结果。

• 全局视图：显示所有颜色样本的整体色度变化趋势。
• 局部偏移箭头：新增功能，可直观显示每个色调分区（如红色区域h1）的色度变化方向和幅度，帮助设计师快速识别特定颜色区域的表现。
• 应用价值：升级后的CVG使得TM-30-24显色指数评价更加直观和实用，特别适合需要精细控制特定颜色区域表现的照明设计场景。

四、TM-30-24显色指数评价方法的应用价值

IES TM-30-24光源显色性评估方法通过引入三维评估框架和局部颜色表现量化指标，为照明行业提供了更加精准和实用的颜色质量评价工具。IES TM-30-24标准以Rf和Rg显色指数为核心，主要优势包括：

1. 设计意图导向：通过P、V、F三个类别，使显色指数评价能够直接匹配实际照明设计需求。
2. 局部精细化评估：通过Rcs,h1和Rf,h1等局部显色指数参数，实现对特定颜色区域的精确控制。
3. 指标优化扩展：Rf显色指数的亮度适应改进和Rg显色指数上限的提升，使评价体系更加完善。
4. 可视化增强：CVG的升级使得颜色质量评价结果更加直观易懂。

五、总结

IES TM-30-24光源显色性评估方法代表了颜色质量评价领域的最新进展，通过引入设计意图导向的三维评估框架和局部颜色表现量化指标，为照明设计师提供了更加精准和实用的显色指数评价工具。IES TM-30-24标准中的Rf显色指数、Rg显色指数、Rcs,h1显色指数、Rf,h1显色指数等关键参数，为不同应用场景的颜色质量评价提供了科学依据。其中，Rf和Rg显色指数是IES TM-30-24标准的核心评价指标，广泛应用于各种照明场景的颜色质量评价。

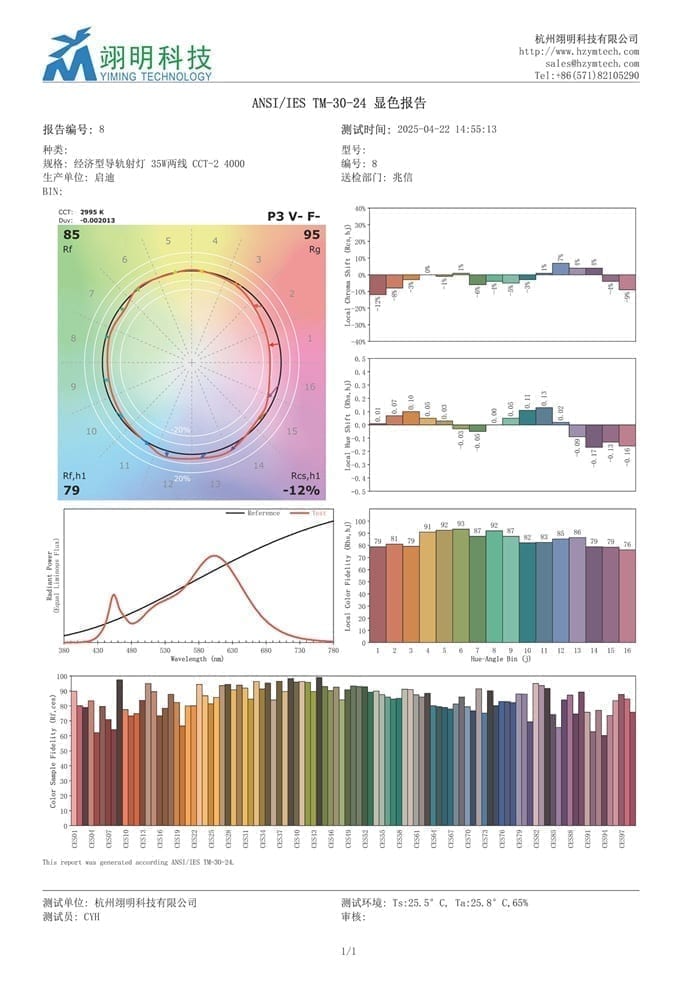

作为专业的LED照明检测设备制造商，翊明科技深刻理解IES TM-30-24标准的重要性，开发了SPM5000系列积分球光谱仪测试系统，能够准确测量IES TM-30-24标准要求的所有显色指数参数，包括Rf显色指数、Rg显色指数、Rcs,h1显色指数、Rf,h1显色指数等，为企业提供标准化的IES TM-30-24显色指数测试解决方案。翊明科技的SPM5000系列测试系统完全符合IES TM-30-24标准要求，能够帮助照明企业准确评估光源的Rf和Rg显色指数，为产品质量管控提供可靠依据。翊明科技致力于为客户提供专业的IES TM-30-24显色指数测试服务，共同推动照明行业的规范化、标准化发展。
